通风柜通风系统设计方法简述

通风柜通风系统设计方法简述文章由优质实验设备厂家为您提供，欢迎咨询有关通风柜通风系统设计方法简述周边问题，或实验设备的批发报价安装设计成套咨询。

实验室通风柜通风系统对设备(尤其是通风橱)有一定的标准和要求撇开设备因素，仅从系统设计的角度考虑，实验室通风排风系统的设计应考虑以下主要因素:

(1)确保实验室的安全和一定数量的通风次数；

(2)实验室通风系统负压的设计和系统控制；

(3)在满足空气交换率和全新空气的条件下控制能耗。

(4)稳定可靠的系统

实验室通风柜通风系统设计采用以下步骤和方案:

(1)实验室根据工艺要求和功能布局选择一定数量的通风柜，其中一些还设有局部排风柜。一般来说，被检查的空气交换率远远高于10倍，一般超过20-30倍，满足空气交换率要求。然而，这个通风率是根据发动机罩嘴的大开口面积来计算的。数据和经验表明，只有18人或更少的人在99%的时间里使用100个头罩。因此，还应检查小开口面积的通风橱嘴的通风量和换气率。如果低于空气交换率要求，应增加一个集成排气系统。

(2)实验室通风采用新的空气系统，通风橱的排气不在室内循环。因为实验室要求房间相对于其他辅助区域具有负压因此，实验室的新鲜空气量设计为废气量的70%-80%。另外20%-30%的新鲜空气被送到实验室辅助室、办公室、管理室、内走道等。，然后通过门窗之间的缝隙添加到房间中。

(3)恒定风量控制系统可用于通风柜的风量平衡，即恒定的排气风量、恒定的送风风量和门窗缝隙的补充风量该方法适用于实验室，在实验室中，较大的废气量满足较小的较大空气交换率的要求。

(4)也可以采用两级通风控制系统，保证排风量远大于较小通风量要求的房间的风量平衡，即根据通风柜的位移信号，排气扇和鼓风机有两种送风工况，小风量工况适用于保持较小通风频率的要求，从而节约能耗在这种情况下，药物管制研究所采用了可变空气量控制系统。当通风柜的风量发生变化时，排气风量也会变得相对较小。此时，放置在屋顶的排气扇需要随着通风橱柜门位置的变化而改变频率，以减少风量，保证通风橱表面的风速恒定。同时，自动控制系统改变全新风机的频率，减少风量，保持负压平衡。变风量系统可以降低系统能耗当系统的置换率大，置换率小时，考虑定风量系统，系统简单，初始投资减少。

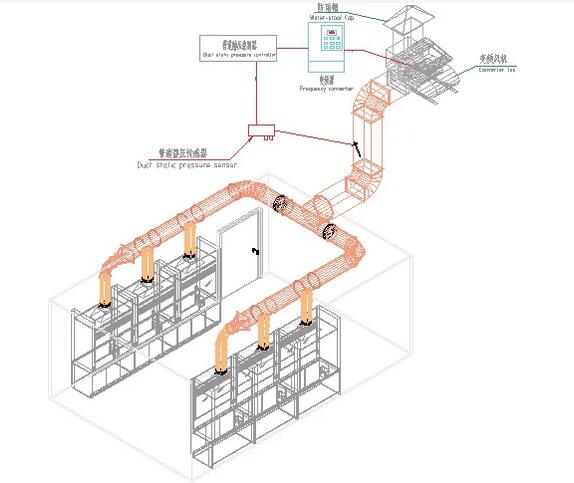

因此，实验室通风柜通风系统首先监控的是通风柜的状态。从风门传感器接收到信号后，可以计算风门的面积(风量)。此时，空气量控制信号被发送到(与压力无关的)阀门，以调节阀门的开度。空气输送量随排气量而变化。送风量通过排气扇的变频调节。

还需要注意的是，系统应与压力无关，即系统空气量的变化不会减缓反应时间，也不会因空气导管中的静压变化而影响系统流量的性能。压力相关系统也会导致系统流量设备不可控，缓慢的反应时间会使供排气设备振动，不稳定的速度会造成大量的平衡问题，波动的供排气系统会使气流平衡复杂化，从而使自动控制系统无法实现调节功能。

除了上述对通风柜的特殊要求外，通风系统对其他设备和控制系统也有一定的要求和标准。通风柜的选择既要满足排风和排风的要求，又要注意根据调节门的动作立即改变风量，以保持地面风速恒定。作者建议系统风量的测量和控制应以柜门位移为信号，而不是测量表面风速。除设备选择因素外，通风系统设计和控制系统是实验室压力控制和较小通风控制的关键因素。系统的反应时间应足够短(< 1秒)，不平衡的通风系统将导致通风和通风柜捕获能力的损失，空气流出实验室和建筑物内不稳定的压力。
